風淋室維修之電路板故障排查
風淋室電路板故障排查?如何排查？

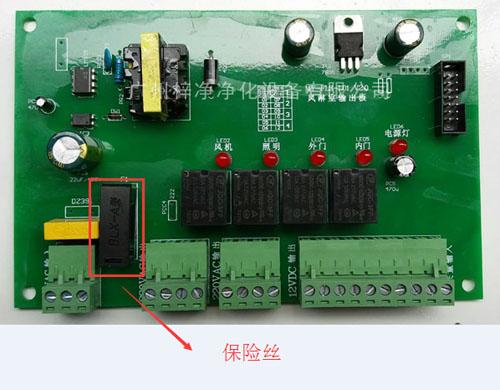

風淋室通上電就燒保險絲,換了幾次保險絲都是這樣,是什么原因導致的呢？
技術工程師分析：
1、電接錯線，一般靈線接到火線上,會燒電路板上的保險絲；
2、電壓不穩定也會導致燒電路板上的保險絲；
2、風淋室電路板故障-短路,會燒電路板上的保險絲。
通過以上三步能夠快速排查是否是風淋室電路板出了問題。

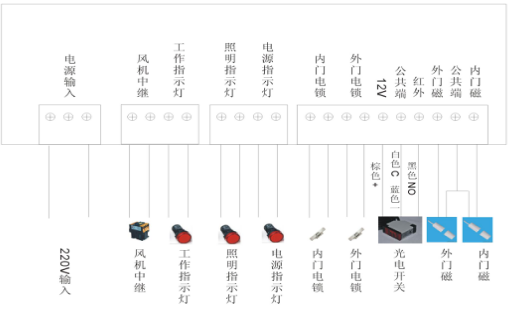

風淋室電路板知識拓展：
1、強電輸入接口
ａ．供電電源：220VAC（絲印標記為220V AC IN）
2、強電輸出接口
a．風機：1A 220VAC（接交流接觸器線圈,絲印標記為風機中繼）
b．照明：1A 220VAC（如燈管較多可接中間繼電器,絲印標記為照明指示燈）
c．工作指示:1A 220VAC（絲印標記為工作指示燈）
d. 電源指示：1A 220VAC（絲印標記為電源指示燈）
3、弱電輸入接口
a．內門門磁開關：無源觸點（絲印標記為內門磁）
b．外門門磁開關：無源觸點（絲印標記為外門磁）
c．紅外感應開關：無源觸點（絲印標記為紅外）
4、弱電輸出接口
a.紅外開關電源：12VDC（絲印標記為12V GO）
b.外門電鎖：600mA DC12V （外門電鎖）
c.內門電鎖：600mA DC12V （內門電鎖）
了解更多產品: 風淋室電路板
